Comprendre la vitesse air résiduelle permet de concevoir une diffusion d’air efficace, de limiter chaque courant d’air gênant et d’améliorer le confort dans tout local ventilé ou climatisé.
La vitesse air résiduelle : définition et rôle dans la diffusion
La maîtrise de la vitesse de l’air dans la zone occupée conditionne directement le ressenti thermique. C’est aussi un point central du dimensionnement d’un système de soufflage : la mesure s’effectue non pas à la bouche, mais dans la zone d’occupation.
Qu’est-ce que la vitesse résiduelle de l’air ?
La vitesse air résiduelle, notée Vr, correspond à la vitesse moyenne de l’air ambiant dans la zone occupée après mélange entre l’air primaire et l’air ambiant du local. Elle ne doit pas être confondue avec la vitesse maximale du jet, souvent notée Vz, qui reste la valeur la plus élevée mesurée dans cette même zone.
- Norme de référence : l’ISO 7730 encadre l’évaluation du confort thermique et fixe des critères liés aux vitesses d’air résiduelles dans la zone occupée.
- Seuil de perception : au-delà de 0,2 m/s, la vitesse air résiduelle devient souvent perceptible et peut créer un courant d’air inconfortable.
- Lecture pour le projet : en pratique, dans un volume de ce type, le dimensionnement s’appuie sur Vr pour vérifier la qualité de la diffusion en zone d’occupation.
- Effet sur l’occupant : des vitesses d’air trop élevées modifient les échanges thermiques entre le corps et l’environnement, même si la température de l’air ambiant semble correcte.
Effet Coanda, induction et diffusion par mélange
La diffusion par mélange repose sur un principe simple : l’air soufflé sort de la bouche avec une vitesse initiale élevée, puis entraîne l’air voisin par induction. Ce phénomène d’induction dilue la veine d’air, favorise le mélange avec l’air ambiant du local et abaisse progressivement la vitesse résiduelle avant l’arrivée dans la zone occupée.
L’effet Coanda complète ce fonctionnement. Quand la veine d’air reste attachée au plafond ou à une paroi, une vitesse d’environ 2 m/s au soufflage suffit généralement à maintenir cette adhérence et à allonger la portée, ce qui améliore la diffusion sans dégrader le confort.
Seuil de confort, stratification et faible vitesse d’air

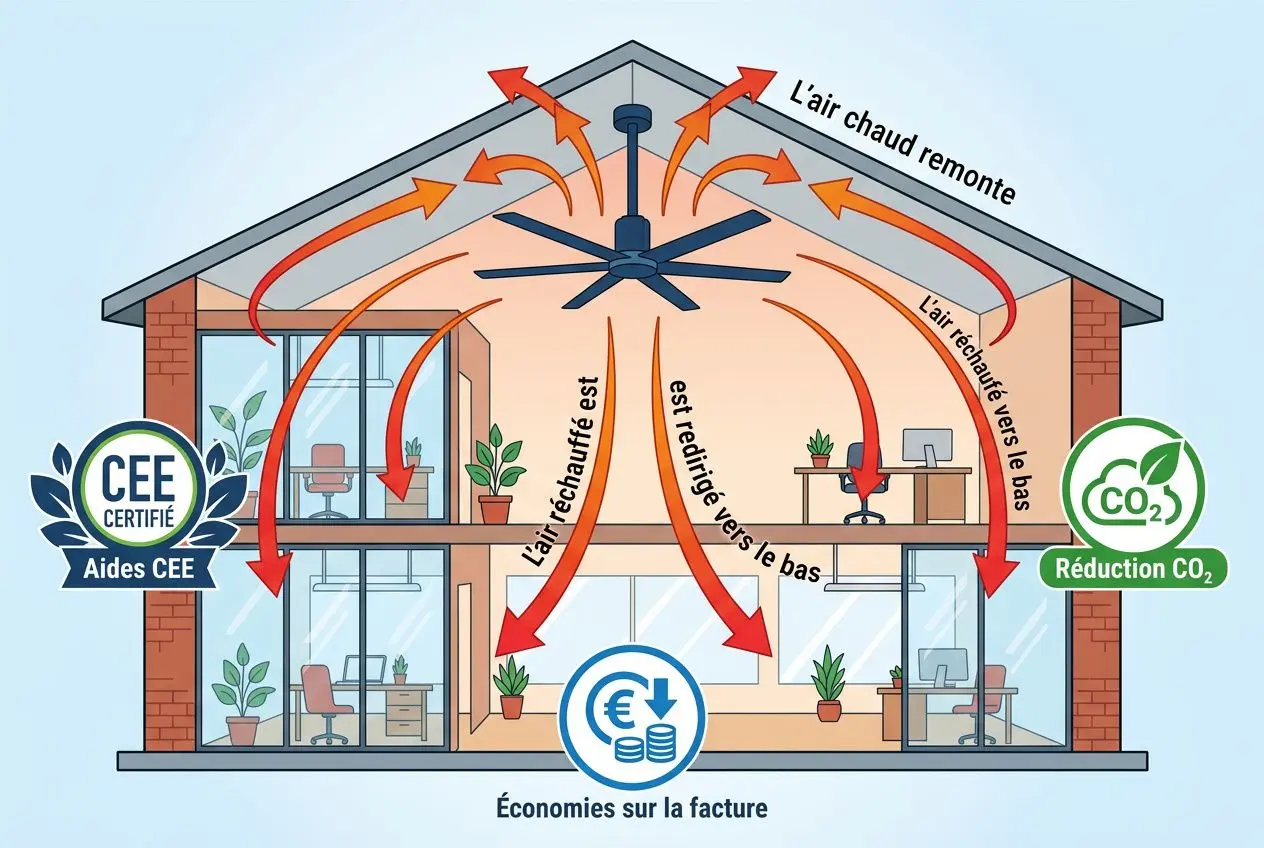

En hiver comme en été, une faible vitesse d’air comprise entre 0,1 et 0,3 m/s permet de réduire la stratification thermique sans gêne notable dans la zone occupée. Le choix se joue sur le couple diamètre des pales / vitesse de rotation : de grandes pales tournant lentement déplacent un volume important avec une faible vitesse d’air résiduelle, mieux tolérée par les occupants.
À retenir avant l’achat : pour une déstratification efficace, la vitesse air résiduelle perçue dans la zone d’occupation doit rester inférieure à 0,2 m/s. Ce réglage dépend du nombre de tours, du diamètre des pales et de la hauteur sous plafond; la méthode de calcul complète est détaillée dans le guide de réglage : régler un déstratificateur.
Le même raisonnement vaut pour la vitesse de l’air résiduelle mesurée après soufflage dans un local tertiaire ou industriel. L’objectif reste identique : obtenir une diffusion par mélange homogène et maintenir une vitesse air résiduelle inférieure à 0,2 m/s depuis la bouche jusqu’à la zone d’occupation.
Valeurs de référence et réglage selon le type de local
Le choix se joue sur l’adéquation entre les vitesses d’air résiduelles visées, la zone d’occupation et l’usage du local. Un bureau n’accepte pas les mêmes vitesses d’air qu’un atelier, et le dimensionnement doit suivre cette logique pour préserver le confort.
Vitesse résiduelle recommandée par usage
Les vitesses d’air résiduelles attendues varient selon l’activité et le niveau de tolérance au mouvement d’air dans les locaux. La différence tient à l’occupation du volume : dans un espace calme, la perception du flux arrive vite, alors qu’un environnement plus actif accepte une vitesse résiduelle plus élevée.
- Bureaux et salles de réunion : cible de 0,15 m/s, afin de maintenir une diffusion discrète et peu perceptible en zone.
- Ateliers de production : 0,17 à 0,25 m/s, avec un brassage compatible avec une activité physique modérée de 3 à 4 vol/h.
- Locaux industriels et stockage : 0,25 à 0,3 m/s, lorsque le mouvement d’air participe aussi à l’homogénéisation thermique.
Avec une diffusion tourbillonnaire, les pales orientables permettent d’ajuster la diffusion selon la saison, en hiver comme en été. Pour une grille murale ou une bouche de soufflage, la portée du jet doit couvrir environ 70 % de la longueur du local afin d’éviter des vitesses d’air résiduelles trop élevées dans la zone d’occupation et de limiter la stratification.
| Type de local | Vitesse résiduelle cible | Taux de brassage recommandé |
| Bureau / Salle de réunion | 0,15 m/s | n.d. |
| Atelier de production | 0,17 à 0,25 m/s | 3 à 4 vol/h |
| Local industriel / Stockage | 0,25 à 0,3 m/s | 2 à 3 vol/h |
| Gymnase | ≤ 0,3 m/s | 4 à 5 vol/h |
Comment régler la vitesse d’un ventilateur déstratificateur

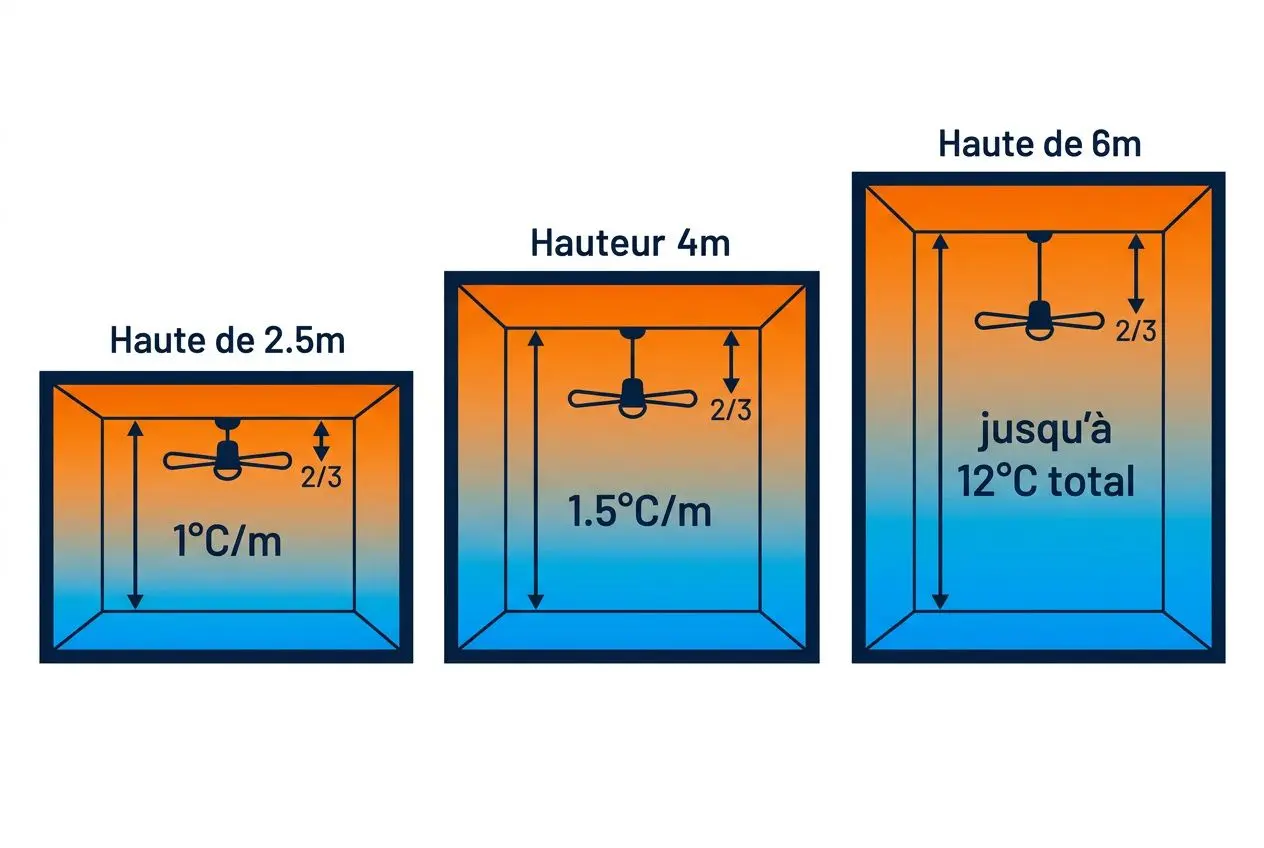

Pour régler la vitesse d’un ventilateur déstratificateur, trois repères suffisent : pose aux deux tiers de la hauteur sous plafond, flux orienté vers le bas en période de chauffage, et thermostat réglé autour de 4 °C au-dessus de la température mesurée au sol. En pratique, dans un volume de ce type, une plage de 162 à 180 tr/min permet de réduire la stratification sans créer de gêne dans la zone d’occupation.
Vitesse air désenfumage et exigences spécifiques
La vitesse air désenfumage répond à une autre logique. À retenir avant l’achat : ce cadre réglementaire reste distinct du dimensionnement d’une installation de confort.
Les textes applicables, notamment IT 246, ERP et code du travail, ne se lisent pas comme des références de vitesses d’air résiduelles admissibles dans la zone d’occupation.
Calcul du débit d’air et variation de la vitesse en diffusion
Maîtriser la vitesse résiduelle commence par le calcul du débit d’air soufflé. Débit, section et vitesse sont liés : ce trio détermine le choix d’un diffuseur, d’une bouche ou d’un extracteur, ainsi que le niveau de confort dans chaque zone du local.
Formules de calcul du débit d’air et de la vitesse résiduelle
Le débit d’air se calcule avec la relation q = v × S, où v représente la vitesse dans la section de passage et S la surface utile. La différence tient à l’endroit où l’on mesure : dans le conduit, on parle de vitesse de l’air soufflé ou extrait; dans la zone occupée, on vérifie surtout les vitesses d’air résiduelles et la qualité de la diffusion.
- Formule de débit volumique : débit d’air calcul (m³/h) = volume du local (m³) × taux de brassage cible, par exemple 3 vol/h pour un local industriel standard.
- Marge de sécurité : ajouter 10 à 20 % au débit théorique compense les géométries irrégulières et les parties moins bien brassées d’une zone.
- Nombre d’appareils : débit total ÷ débit unitaire du modèle retenu, avec arrondi à l’entier supérieur pour couvrir l’ensemble du volume.
Si le débit d’air change ou si la section change, la vitesse résultante évolue dans le même sens : c’est ce réglage qui permet d’agir sur la vitesse d’air résiduelle perçue au niveau des occupants.
Comment faire varier la vitesse d’un extracteur d’air
Le choix se joue sur le mode de pilotage retenu après calcul. Une fois le débit d’air calcul validé, on peut faire varier la vitesse avec un signal 0-10 V, un variateur électronique de fréquence, ou un protocole Modbus/BACnet relié à une GTB.
Les moteurs DC modernes restent alors contenus en puissance, avec une valeur pouvant ne pas dépasser 53 W.
Mesure et contrôle de la vitesse résiduelle sur site
La norme NBN EN 12599 décrit quatre méthodes de mesure des débits : en section droite de conduit, avec dispositif d’étranglement, en chambre et au niveau des bouches. La méthode de mesure doit correspondre à la plage visée et au comportement réel de la diffusion dans le local.
Le tube de Pitot convient aux vitesses supérieures à 2,5 m/s. L’anémomètre à fil chaud couvre 0,2 à 3 m/s, soit la plage la plus utile pour contrôler les vitesses d’air résiduelles dans la zone occupée, au droit d’une bouche ou sous un diffuseur.
Pour dimensionner un déstratificateur selon le volume du local et le taux de brassage recherché, consultez aussi cette méthode : vitesse air résiduelle. L’ajustement entre 162 et 180 tr/min aide à améliorer le brassage vertical, à réduire la stratification thermique et à viser jusqu’à 30 % d’économies sur le chauffage, en hiver comme en été.
Le contrôle final se fait par comparaison des températures à plusieurs hauteurs avant et après mise en service, pour vérifier la cohérence entre débit d’air calculé, vitesses résiduelles mesurées et usage réel de chaque zone.
Foire aux questions
Quelle est la différence entre vitesse résiduelle et vitesse maximale d’un jet d’air ?
La différence tient à la zone mesurée. La vitesse résiduelle (Vr) correspond à la vitesse moyenne de l’air dans la zone d’occupation, après mélange entre l’air soufflé et l’air ambiant. La vitesse maximale (Vz), elle, désigne le point le plus élevé relevé dans la zone occupée, souvent au voisinage direct du jet issu du diffuseur.
Pour le dimensionnement d’une diffusion, c’est Vr qui compte. C’est elle qui permet d’évaluer le risque de courant d’air et donc le confort dans le local. En pratique, dans un volume de ce type, on vise une Vr inférieure à 0,2 m/s dans les bureaux et locaux tertiaires, conformément à l’ISO 7730.
Comment calculer la vitesse de l’air dans une zone occupée ?
La vitesse de l’air se calcule à partir du débit volumique et de la section de passage : v = q ÷ S. Avec q en m³/s et S en m², on obtient directement la valeur de vitesse utile pour analyser la diffusion dans une zone donnée.
Pour déterminer le débit, on part du volume du local et du taux de brassage visé : débit (m³/h) = volume × taux de brassage. Un niveau de 3 vol/h constitue une base cohérente pour des locaux industriels standard. Une marge de 10 à 20 % aide à couvrir les zones moins bien desservies; le choix se joue ensuite sur le diffuseur et son débit unitaire de soufflage.
Pourquoi la vitesse résiduelle varie-t-elle selon le type de local ?
La vitesse résiduelle n’est pas interprétée de la même façon selon l’usage du bâtiment. Elle dépend de l’activité des occupants, donc de leur sensibilité au mouvement d’air dans la zone d’occupation. Plus l’activité est sédentaire, plus la limite acceptable est basse.
Dans un bureau, on retient généralement 0,15 m/s pour préserver le confort. Un atelier peut accepter 0,25 m/s, car l’activité physique réduit la perception d’un courant d’air. Dans les entrepôts ou les grands volumes, des valeurs jusqu’à 0,3 m/s restent compatibles avec une bonne diffusion, si le soufflage est bien orienté, en hiver comme en été, et si le mélange avec l’air du local est correctement maîtrisé.
